Confirmar: Modelo HSI, rotor, sentido de rotação, número de barras, seção, comprimento, faces de trava, massa e condição dos alojamentos.
Ver peça →
Peças de desgaste e reposição
Peças para Britador de Impacto (HSI)
Barras de impacto, placas, revestimentos laterais, rotor, ferragens e rolamentos para britadores de impacto HSI. Informe o modelo, o sentido de rotação, a posição, a seção da barra, a abertura ou as medidas disponíveis para confirmar o conjunto.
O modelo inicia a busca. Barra, rotor, retenção e placas precisam corresponder ao mesmo sentido de rotação, posição e condição de montagem.
Peças organizadas pela função no britador
Separe primeiro o componente que golpeia o material, as superfícies da câmara e o conjunto rotativo. Barra, placa, revestimento, trava, rotor e rolamento exigem referências e verificações diferentes.
Impacto no rotor
A barra de impacto golpeia o material e transfere a carga ao rotor. Perfil, comprimento, faces de trava, sentido de rotação, massa e condição dos alojamentos precisam corresponder ao sistema instalado.

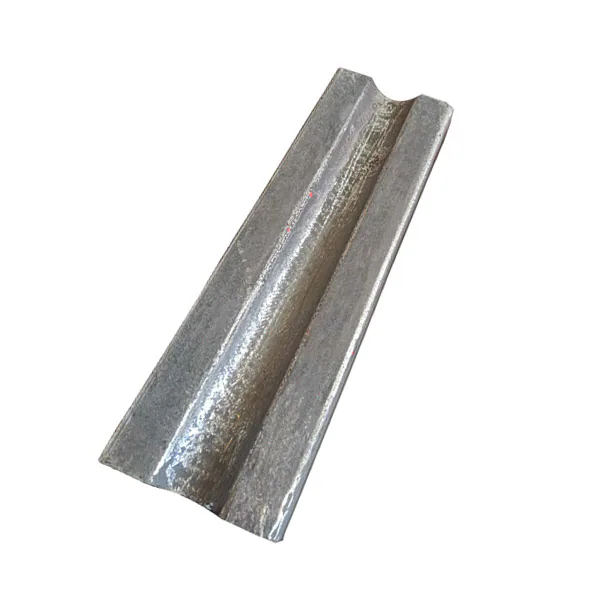

Câmara de impacto e proteção
A placa de impacto recebe o material projetado e participa do controle da abertura; o revestimento lateral protege as paredes da câmara. Posição, perfil, espessura, furos e ajuste devem ser confirmados separadamente.
Confirmar: Modelo, posição na câmara, referência, perfil, espessura, furos, abertura de trabalho e interface de ajuste.
Ver peça →

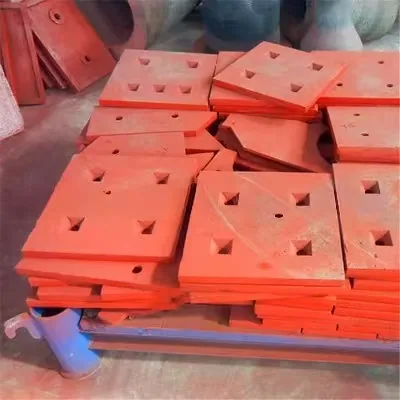

Confirmar: Modelo, lado esquerdo ou direito, fileira, posição, contorno, espessura, padrão de furos e peças adjacentes.
Ver peça →Sistema de impacto HSI
Barras, aventais e rotor precisam ser revisados como um sistema
A barra de impacto depende da trava do rotor, da posição, do sentido de rotação e do regime de impacto. A placa de impacto depende da posição e do ajuste da câmara.
A falha está na barra, no sistema de retenção ou na câmara?
- Rotor
- Modelo, diâmetro, número de barras, sentido de rotação e configuração de trava.
- Peça e posição
- Barra, avental, placa de impacto ou componente do rotor, com posição identificada.
- Geometria
- Perfil, comprimento, seção, encaixes, furos e massa da peça atual.
- Aplicação
- Material alimentado, tamanho, umidade, contaminantes e modo de falha observado.
Rotor, retenção e apoio
O rotor sustenta as barras e recebe as cargas de impacto; as ferragens mantêm cada barra retida; os rolamentos apoiam o conjunto em rotação. Desenho, massa, balanceamento, montagem, folga e lubrificação precisam ser revisados em conjunto.
Rotor / Disco do Rotor Uso no britador Conjunto rotativo do HSI Confirmar: Modelo, desenho aprovado, diâmetro, interfaces do eixo, alojamentos das barras, massa, balanceamento e histórico de reparos. Solicitar análise →
Elementos de Fixação da Barra de Impacto Uso no britador Componentes de travamento e retenção da barra de impacto Confirmar: Modelo, rotor, posição, desenho, barra conjugada, cunhas, grampos ou parafusos, material, tratamento e escopo do jogo. Solicitar análise →
Rolamentos Uso no britador Fornecimento de rolamentos casados do rotor do HSI Confirmar: Modelo, designação, dimensões, folga interna, velocidade, carga, montagem, vedação e sistema de lubrificação. Solicitar análise →
Busca por equipamento
Encontre a referência da máquina
Pesquise fabricante, série ou modelo. O resultado localiza a família do equipamento; a peça ainda precisa ser confirmada pela posição, Part Number, desenho, amostra ou dimensões verificadas.
- fabricantes e grupos de marca
- 7
- referências de modelos e famílias
- 133
Digite uma referência ou consulte a lista completa de fabricantes.
Consultar todos os fabricantes e modelosA lista completa fica recolhida para não alongar a página. Abra quando quiser comparar por fabricante.
Metso / NordbergRevisão de referências atuais e de modelos anteriores
Série NP
Referências de plantas móveis
HAZEMAGRevisão da família atual e da base instalada de modelos anteriores
HPI / HPI-H
APK
APSE
APP
AP-PH / AP-CM
HSI
LippmannRevisão de referências
Referências LP / LS
Outras plantas móveisSomente o modelo da planta móvel; a câmara do britador deve ser confirmada
Finlay / Powerscreen / McCloskey
Keestrack / Tesab / Rubble Master / Eagle
SandvikRevisão da câmara do britador e de plantas móveis
Série CI
Plantas móveis QI / UI
Terex CedarapidsRevisão de referências
Série IP
Série TI
Parker PlantRevisão de referências
Série RE
Material conforme impacto, abrasão e retenção
A barra, a matriz e o regime de impacto precisam fechar juntos
O material não é selecionado apenas pela dureza. Alimentação, energia de impacto, risco de material não britável, seção, trava, posição e falha atual definem quais rotas podem ser comparadas.
- Barra de impacto com alto cromo Rotas Cr15 · Cr20 · Cr26 · Cr27
- Podem ser avaliadas quando a abrasão domina e o impacto é controlado. Alimentação máxima, finos, abrasividade, velocidade do rotor, seção da barra e risco de material não britável precisam ser conhecidos antes da seleção.
- Barra de impacto em aço martensítico Aço martensítico · rota especificada e tratada
- Rota candidata quando a aplicação exige revisar em conjunto resistência ao impacto e ao desgaste. Tamanho da alimentação, fraturas atuais, perfil, tratamento térmico e sistema de retenção continuam obrigatórios.
- Barra de impacto em aço manganês Aço manganês · grau confirmado por aplicação
- Pode ser avaliado em regimes com impacto capaz de promover encruamento. Impacto insuficiente, abrasão, seção, alimentação, material não britável e histórico de deformação ou trinca devem ser documentados.
- Barra de impacto com compósito cerâmico Matriz martensítica ou alto cromo · inserto cerâmico
- A matriz sustenta impacto e retenção; a cerâmica atua em zonas de desgaste selecionadas. Layout, ancoragem, interface, direção de trabalho e evidência em condições comparáveis precisam ser revisados. Não há multiplicador geral de vida útil.
- Placas, revestimentos e conjunto rotativo Manganês · alto cromo · martensítico · chapa resistente ao desgaste · aço-liga e rolamento especificados
- Placas e revestimentos seguem posição, impacto, abrasão, espessura, furos e ajuste. Rotor, ferragens e rolamentos seguem desenho, propriedades, tratamento, massa, balanceamento, montagem, folga e lubrificação.
Limite da seleção: as rotas são candidatas, não equivalências automáticas. Compósito cerâmico, TiC e outros insertos não são tratados como o mesmo produto. A especificação final depende da peça, do desenho, do lote, do tratamento e dos critérios aceitos no pedido.
O modo de falha indica o que deve ser medido
Fotos com a posição identificada, perfil novo e usado, registros de alimentação, massa das barras, condições de trava, vibração, temperatura e manutenção ajudam a separar desgaste, impacto, montagem e condição mecânica.
Sinais na barra e no sistema de retenção
- Desgaste rápido sem fratura: registrar abrasividade, finos, umidade, tamanho da alimentação, velocidade do rotor, relação de redução, toneladas, horas e perfil remanescente antes de comparar rotas de material.
- Trinca, lascamento ou quebra: verificar material não britável, bloco acima do previsto, seção, temperatura, material, tratamento, faces de apoio, folga e condição dos alojamentos do rotor.
- Movimento ou soltura da barra: revisar sentido de rotação, cunhas, grampos, parafusos, contato entre barra e alojamento, desgaste das interfaces e procedimento de montagem.
- Desgaste desigual ou vibração: comparar massa e posição das barras, alimentação ao longo do rotor, sequência do jogo, alojamentos, fixação, batimento e registros de balanceamento.
Evidência útil: barras ainda posicionadas, sentido de rotação, massa individual, faces de trava, alojamentos, tamanho máximo da alimentação, contaminantes e histórico por jogo.
Sinais na câmara, no rotor e nos rolamentos
- Desgaste anormal na placa de impacto: confirmar posição, perfil, abertura, ajuste, alimentação, velocidade do rotor, fluxo do material e condição das peças conjugadas.
- Desgaste localizado no revestimento lateral: identificar lado, fileira e zona, depois revisar fluxo, contorno, espessura, furos e transição com os revestimentos adjacentes.
- Trinca, reparo recorrente ou vibração no rotor: revisar desenho, histórico de soldagem e calor, alojamentos, interfaces do eixo, batimento, inspeções disponíveis e critério de balanceamento.
- Temperatura elevada no rolamento: verificar designação, folga, ajustes, alinhamento, vedação, lubrificante, vazão ou quantidade, contaminação, carga e tendência de temperatura.
Evidência útil: posição das placas, abertura e ajuste, desenho do rotor, reparos anteriores, batimento, balanceamento, vibração, rolamentos, lubrificante e tendência de temperatura.
Pedreiras e agregadosCimentoReciclagem
Limites do fornecimento documentados
Defina massa, balanceamento e inspeção antes de liberar o pedido
A cotação pode começar com os dados disponíveis. Pesagem, agrupamento por jogo, balanceamento do rotor, certificados e relatórios só entram no fornecimento quando forem aplicáveis e registrados no escopo aceito do pedido.
Identificação do HSI e do conjunto
- Enviar antes da cotação
- Marca, modelo, faixa de série, rotor instalado, sentido de rotação, número de barras, posição, quantidade, Part Number e foto, desenho ou referência disponível.
- Documentação possível se acordada no pedido
- Escopo, posição, rotor, referência e revisão do desenho usados na análise técnica, somente quando esses dados forem estabelecidos e aceitos.
Geometria, retenção e câmara
- Enviar antes da cotação
- Perfil, comprimento, seção, faces de apoio e trava, alojamentos, cunhas ou grampos; posição, perfil, espessura, furos, abertura e ajuste das placas ou revestimentos.
- Documentação possível se acordada no pedido
- Pontos dimensionais e interfaces verificados contra desenho aprovado ou critérios definidos no pedido, limitados às características efetivamente inspecionadas.
Massa, jogo e balanceamento
- Enviar antes da cotação
- Quantidade por rotor, massa atual de cada barra, tolerância de massa requerida, sequência ou posições do jogo, vibração, batimento e registros de balanceamento disponíveis.
- Documentação possível se acordada no pedido
- Registro de massa individual ou agrupamento por jogo quando acordado. Balanceamento do rotor somente se o escopo, método, tolerância e condição do conjunto forem expressamente contratados; pesagem de barras não equivale a balanceamento do rotor.
Material, processo e inspeção
- Enviar antes da cotação
- Material atual, alimentação, modo de falha, histórico de reparos e lista de certificados, ensaios ou inspeções necessários para aprovação.
- Documentação possível se acordada no pedido
- Grau e processo confirmados; composição, dureza, tratamento térmico, ensaios, inspeção visual ou dimensional e rastreabilidade somente quando aplicáveis e expressamente acordados no pedido.
Próxima etapa
Prepare uma solicitação que possa ser revisada
ANÁLISE TÉCNICA Enviar modelo, desenho ou foto Abra a solicitação técnica com os dados que já estiverem disponíveis. GUIA PRÁTICO Consultar os guias técnicos publicados Veja análises revisadas sobre inspeção, identificação, materiais e aplicação. MATERIAIS Revisar materiais e processos Entenda por que a liga depende da peça, do desgaste e do escopo acordado.
Dúvidas de aquisição
Perguntas antes de solicitar a cotação
As respostas delimitam o que pode iniciar a análise e o que ainda precisa ser confirmado por pedido.
O que preciso informar para identificar uma barra de impacto?
Informe fabricante e modelo HSI, rotor, sentido de rotação, número de barras, posição, seção, comprimento, faces de trava, massa-alvo e condição dos alojamentos. Fotos do jogo ainda montado reduzem ambiguidades.
Quando uma barra de alto cromo, martensítica ou manganês pode ser avaliada?
A rota depende do equilíbrio entre impacto e abrasão, tamanho da alimentação, finos, material não britável, velocidade do rotor, seção, retenção e falha atual. A liga não é escolhida por dureza ou nome comercial isolado.
Como investigar trinca, soltura ou vibração depois da troca?
Registre posição, sentido de rotação, faces de apoio, cunhas ou grampos, massa individual, sequência do jogo, alojamentos, batimento, balanceamento, alimentação e histórico de montagem antes de atribuir a causa ao material.
Quais registros de inspeção podem acompanhar barras e rotor?
Pesagem, inspeção dimensional, visual, dureza, composição, rastreabilidade e balanceamento podem ser incluídos quando tecnicamente aplicáveis. Pesagem do jogo não equivale a balanceamento do rotor.
Próximo passo
Envie o que você já possui
Não é necessário preencher todos os dados nesta página. Abra o formulário de cotação para anexar as referências disponíveis ou envie as informações diretamente pelo WhatsApp.
Você pode começar com três dados
Envie somente o que estiver disponível- 01 · MÁQUINA Fabricante e modelo
- 02 · PEÇA Nome, referência e quantidade
- 03 · EVIDÊNCIA Foto, desenho ou medidas
Depois do envio: a análise inicial indica quais referências ou medidas ainda precisam ser confirmadas antes da cotação.
