Confirmar: Modelo, referência, posição fixa, perfil dos dentes, espessura, furação e cunhas conjugadas.
Ver peça →
Peças de desgaste e reposição
Peças para Britador de Mandíbulas
Placas de mandíbula, laterais, cunhas, eixo excêntrico e peças de reposição para britadores de mandíbulas. Envie fabricante, modelo, Part Number, posição, foto, desenho ou medidas disponíveis para confirmar o conjunto antes da cotação.
A compatibilidade é confirmada por modelo, referência, posição, desenho, amostra ou dimensões verificadas; a placa fixa e a móvel devem fechar com o mesmo conjunto de câmara.
Preço, quantidade e envio da ChinaPeças organizadas pela função no britador
Identifique primeiro onde a peça trabalha. Câmara e proteção, transmissão de carga e fixação exigem referências diferentes, mesmo quando pertencem ao mesmo modelo de britador.
Câmara de britagem e proteção
A mandíbula fixa e a móvel comprimem o material; as placas laterais protegem as paredes da câmara. Perfil, posição, lado e padrão de montagem precisam corresponder ao conjunto instalado.
Confirmar: Modelo, referência, posição móvel, perfil dos dentes, espessura, furação e montagem no pitman.
Ver peça →

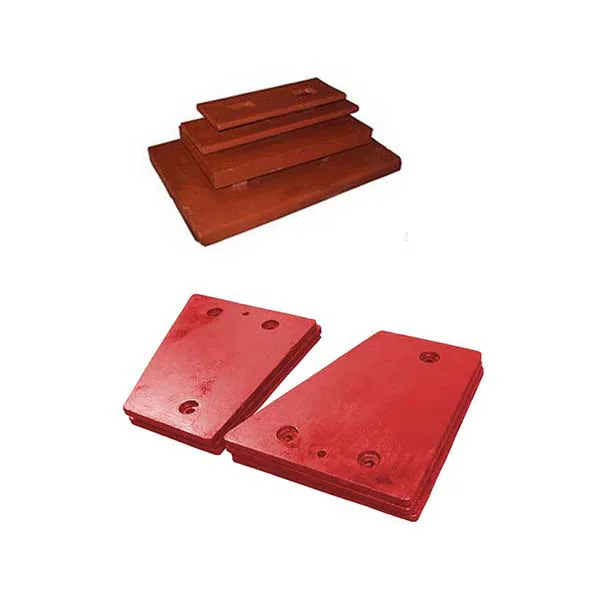

Confirmar: Modelo, lado esquerdo ou direito, fileira, espessura, contorno externo e padrão de furos.
Ver peça →Transmissão de carga e fixação
A placa e o assento de articulação transferem e apoiam a carga do mecanismo. As cunhas posicionam e fixam as placas de mandíbula. Estas peças devem ser verificadas pelas interfaces, não apenas pelo material.
Confirmar: Modelo, comprimento, largura, espessura, perfil das extremidades, material e assentos conjugados.
Ver peça →
Confirmar: Modelo, posição, raio do assento, perfil, dimensões de montagem e placa de articulação conjugada.
Ver peça →
Confirmar: Modelo, posição superior ou inferior, lado, perfil, furos e placa de mandíbula conjugada.
Ver peça →Antes de comprar
Preço, quantidade e entrega das mandíbulas
Comece com as informações disponíveis. Envie a referência, uma foto ou um desenho; os dados que faltarem podem ser completados durante a análise.
- Placa fixa, móvel ou par
- Informe a posição e a quantidade de cada referência. Para um par, as duas placas são identificadas separadamente; outros componentes entram na proposta quando solicitados.
- Preço e quantidade por item
- Modelo, referência ou desenho, material, peso ou dimensões e quantidade ajudam a preparar a cotação. Preço, lote e condições de compra são definidos para a peça solicitada.
- Envio da China para o Brasil
- Informe a cidade ou o porto de destino. A proposta esclarece a preparação das peças, o transporte e a condição de entrega; o prazo é confirmado para o pedido.
Compatibilidade da câmara
Confirme o conjunto fixo e móvel antes de comparar ligas
Modelo, posição, perfil dos dentes e interfaces de montagem precisam descrever o mesmo conjunto. Uma mandíbula identificada isoladamente pode não representar a câmara instalada.
A necessidade é uma mandíbula fixa, móvel ou um conjunto casado?
- Máquina
- Marca, modelo, faixa de série e referência OEM ou do cliente.
- Posição
- Mandíbula fixa, mandíbula móvel, lado de montagem e quantidade por conjunto.
- Perfil
- Desenho dos dentes, passo, altura, sentido de alimentação e produto desejado.
- Interfaces
- Espessura, furos, cunhas, superfícies de apoio e dimensões críticas verificadas.
Acionamento, apoio e tensionamento
O eixo excêntrico transforma a rotação em movimento do pitman; rolamentos e mancais sustentam as cargas; tirante e mola mantêm a pré-carga e o retorno do mecanismo. Estas peças dependem de desenho, ajustes, folgas e montagem conjugada.
Eixo Excêntrico Uso no britador Eixo de acionamento usinado do britador de mandíbulas Confirmar: Modelo, desenho aprovado, munhões, excentricidade, rasgos de chaveta, material e peças conjugadas. Solicitar análise →
Rolamentos / Mancal de Rolamento Uso no britador Fornecimento de rolamentos do pitman e do chassi Confirmar: Modelo, designação do rolamento, desenho do mancal, dimensões, folga, ajustes e lubrificação. Solicitar análise →
Tirante / Mola Uso no britador Conjunto de tensionamento e retorno da mandíbula Confirmar: Modelo, desenho do conjunto, comprimento e rosca do tirante, dimensões da mola, pré-carga e interfaces. Solicitar análise →
Busca por equipamento
Encontre a referência da máquina
Pesquise fabricante, série ou modelo. O resultado localiza a família do equipamento; a peça ainda precisa ser confirmada pela posição, Part Number, desenho, amostra ou dimensões verificadas.
- fabricantes e grupos de marca
- 11
- referências de modelos e famílias
- 128
Digite uma referência ou consulte a lista completa de fabricantes.
Consultar todos os fabricantes e modelosA lista completa fica recolhida para não alongar a página. Abra quando quiser comparar por fabricante.
Metso / NordbergRevisão de referências atuais e de modelos anteriores
Série C atual
Base instalada de modelos anteriores
Referências de plantas móveis
Terex Cedarapids / FinlayRevisão da câmara estática e de plantas móveis
Mandíbulas estáticas Cedarapids
Plantas móveis Finlay
Terex Pegson / PowerscreenRevisão de referências estáticas anteriores e de plantas móveis
Referências estáticas Pegson
Plantas móveis Premiertrak
thyssenkruppRevisão da base instalada de modelos anteriores
Série EB
Trio / WeirRevisão de referências
Série CT
Outras plantas móveisSomente o modelo da planta móvel; a câmara do britador deve ser confirmada
McCloskey / Keestrack / Tesab
SandvikRevisão de referências atuais, anteriores e de plantas móveis
Série CJ atual
Referências anteriores CJ / JM
Referências de plantas móveis
Astec / Telsmith / KPI-JCIRevisão de referências
Telsmith
Pioneer / KPI-JCI
LippmannRevisão de referências
Referências de britadores de mandíbulas
MinyuRevisão de referências
Série MS
Parker PlantRevisão de referências
Referências de britadores de mandíbulas
Material e perfil da mandíbula
Liga mais alta não significa escolha automática
A designação da liga por si só não determina a adequação. Analise a placa atual, a alimentação, as condições da câmara e o padrão de falha antes de confirmar a rota.
Consultar materiais e processosLigas candidatas de aço manganês
Mn13Cr2 · Mn18Cr2 · Mn22Cr2
Mn13Cr2, Mn18Cr2 e Mn22Cr2 são rotas de consulta. A composição química final, o tratamento térmico, a inspeção e a adequação devem ser acordados na proposta e na especificação de compra.
Dados para análise de material
- Liga atual ou registro de material disponível
- Material de alimentação, abrasividade e impacto
- Mapa de desgaste, trincas e deformação
- Regulagem de operação, produção e interrupções
Dados para análise do perfil de dentes
- Passo, altura e direção dos dentes existentes
- Tamanho máximo da alimentação, material lajoso e finos
- Enchimento da câmara e requisito de tamanho do produto
- Arranjo das mandíbulas fixa e móvel
O padrão de falha mostra o que precisa ser revisado
O material e o perfil de dentes são analisados em função do modo de falha e da condição de operação. Nenhuma promessa de vida útil é feita sem evidência comparável de campo.
Identifique o modo de falha
- Abrasão excessiva
- Trincas ou quebra por impacto
- Desgaste desigual ou enchimento deficiente da câmara
- Movimentação prematura na montagem
Evidência: fotos de desgaste, condição da peça removida e notas de operação.
Avalie a condição de operação
- Material de alimentação e granulometria
- Indicadores de abrasividade e dureza
- Regulagem na posição fechada e produção
- Metal não britável e variações de operação
Evidência: dados de campo, informações de alimentação e registros de operação.
MineraçãoPedreiras e agregadosReciclagem
Defina o dossiê de qualidade do pedido antes da compra
Liste os registros exigidos na proposta e no pedido de compra. A disponibilidade depende da especificação e da rota de inspeção acordadas.
Identificação do pedido e marcação da peça
- Finalidade
- Vincula as peças entregues à referência acordada
- Como tratar
- Confirmar na proposta
Registros de material ou relacionados a tratamento térmico
- Finalidade
- Suporta a rastreabilidade da rota de material acordada
- Como tratar
- Quando especificado
Registro de inspeção dimensional
- Finalidade
- Verifica as interfaces e dimensões críticas acordadas
- Como tratar
- Quando especificado
END, inspeção de terceiros ou ponto de espera
- Finalidade
- Aplica-se quando o pedido exige controle adicional
- Como tratar
- Análise de projeto
Próxima etapa
Prepare uma solicitação que possa ser revisada
ANÁLISE TÉCNICA Enviar modelo, desenho ou foto Abra a solicitação técnica com os dados que já estiverem disponíveis. GUIA PRÁTICO Consultar os guias técnicos publicados Veja análises revisadas sobre inspeção, identificação, materiais e aplicação. MATERIAIS Revisar materiais e processos Entenda por que a liga depende da peça, do desgaste e do escopo acordado.
Dúvidas de aquisição
Perguntas antes de solicitar a cotação
As respostas delimitam o que pode iniciar a análise e o que ainda precisa ser confirmado por pedido.
Como diferenciar uma mandíbula fixa de uma mandíbula móvel?
A posição na câmara, o perfil dos dentes, a orientação, a furação, as cunhas e as superfícies de apoio precisam ser comparados com o desenho ou com a peça instalada. O modelo do britador sozinho não distingue as duas posições.
Quais dados ajudam a identificar placas e cunhas de mandíbula?
Envie fabricante e modelo, lado ou posição, Part Number, fotos das marcações e da montagem, perfil, espessura, centros dos furos, dimensões verificadas e as peças conjugadas disponíveis.
Como é escolhida a rota de material das placas?
Aço manganês e outras rotas candidatas são avaliados conforme abrasividade, impacto, alimentação, perfil, espessura, capacidade de encruamento e modo de falha. O grau final é definido para a peça e o pedido específicos.
Quais inspeções podem ser registradas para o conjunto de mandíbula?
Podem ser acordadas inspeções visuais e dimensionais, dureza, composição química, tratamento térmico e verificação de furação ou assentamento. Método, amostragem e critério de aceitação entram no escopo somente quando aplicáveis.
Próximo passo
Envie o que você já possui
Não é necessário preencher todos os dados nesta página. Abra o formulário de cotação para anexar as referências disponíveis ou envie as informações diretamente pelo WhatsApp.
Você pode começar com três dados
Envie somente o que estiver disponível- 01 · MÁQUINA Fabricante e modelo
- 02 · PEÇA Nome, referência e quantidade
- 03 · EVIDÊNCIA Foto, desenho ou medidas
Depois do envio: a análise inicial indica quais referências ou medidas ainda precisam ser confirmadas antes da cotação.
