Confirmar: Tipo e dimensões do moinho, fileira, perfil, padrão de parafusos, grelha e layout adjacente.
Ver peça →
Peças de desgaste e acionamento
Peças para Moinhos
Revestimentos, levantadores, grelhas, diafragmas, corpos moedores, coroas, pinhões e componentes de apoio para moinhos. Envie tipo e dimensões do moinho, layout, posição, carga, material processado e referências disponíveis.
O modelo inicia a busca. Layout, fileira, perfil, fixação, carga e interfaces do moinho precisam corresponder ao conjunto instalado.
Peças de moagem organizadas pelo layout do moinho
Revestimentos do casco, extremidades, barras elevadoras, grelhas, diafragmas e corpos moedores trabalham como um arranjo. Tipo de moinho, fileira, fixação, descarga e peças vizinhas precisam ser identificados juntos.
Revestimento, levantamento e descarga
Casco, extremidade, levantador, grelha e diafragma definem o fluxo e a proteção do moinho. Fileira, perfil, fixação, abertura e peças adjacentes devem ser revisados como layout.

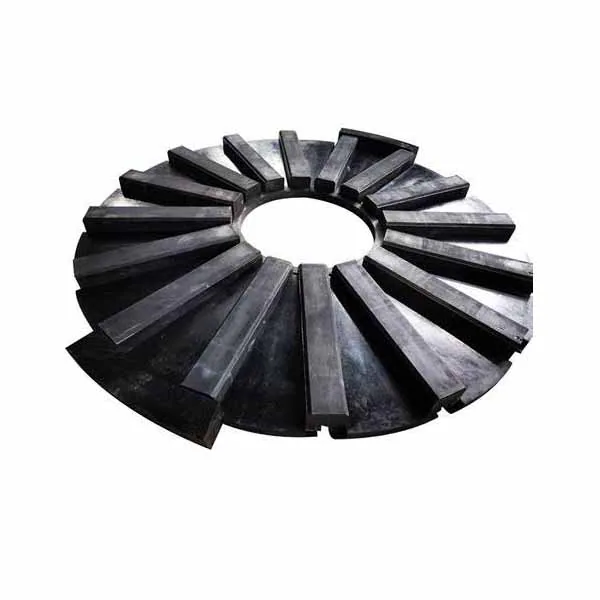

Revestimentos de Borracha e Diafragma
Uso no moinho
Componentes de revestimento do moinho e separação de câmaras
Confirmar: Posição, desenho, aberturas ou slots, fixação, material transportado e peças conjugadas.

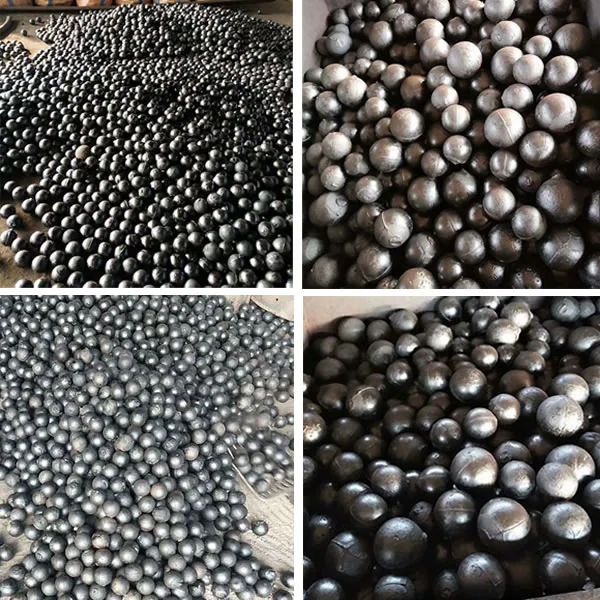

Ver peça →Corpos moedores e consumo
Diâmetro, grau, dureza, carga, impacto, abrasividade e taxa de consumo orientam a mídia. A comparação deve usar toneladas e horas do moinho real, não apenas o nome da liga.
Confirmar: Diâmetro, grau atual, dureza requerida, carga, consumo, material e quantidade do pedido.
Ver peça →Sistema interno do moinho
Revestimento, levantamento e descarga precisam fechar como um sistema
Uma placa isolada pode depender da fileira, do levantador, da grelha, do padrão de parafusos e das peças vizinhas. Material e perfil seguem o tipo de moinho e o histórico de desgaste.
A referência identifica posição, fileira e componentes adjacentes?
- Moinho
- Tipo, fabricante, modelo, diâmetro, comprimento, rotação e configuração interna.
- Layout
- Casco ou extremidade, fileira, posição, perfil, levantador, grelha e peças adjacentes.
- Fixação
- Padrão de parafusos, furos, juntas, espessuras e interfaces do conjunto.
- Serviço
- Minério ou clínquer, alimentação, corpos moedores, produção e mapa de desgaste.
Tampas, engrenagens e interfaces do acionamento
Tampa de extremidade, coroa, pinhão e demais componentes do acionamento dependem do desenho do moinho, da carga, do alinhamento, das folgas e da condição de lubrificação. Não são equivalentes por diâmetro nominal.
Tampa de Extremidade do Moinho / Cabeçote Uso no moinho Estrutura de extremidade do moinho de moagem Confirmar: Modelo, posição, desenho, interfaces e dimensões críticas verificadas. Solicitar análise →
Coroa Dentada / Pinhão Uso no moinho Conjunto de engrenagens de acionamento do moinho casado Confirmar: Modelo, posição, desenho, interfaces e dimensões críticas verificadas. Solicitar análise →
Busca por equipamento
Encontre a referência da máquina
Pesquise fabricante, série ou modelo. O resultado localiza a família do equipamento; a peça ainda precisa ser confirmada pela posição, Part Number, desenho, amostra ou dimensões verificadas.
- fabricantes e grupos de marca
- 0
- referências de modelos e famílias
- 0
Digite uma referência ou consulte a lista completa de fabricantes.
Consultar todos os fabricantes e modelosA lista completa fica recolhida para não alongar a página. Abra quando quiser comparar por fabricante.
Material conforme abrasão, impacto e layout
O revestimento do moinho precisa fechar com levantamento e descarga
A escolha depende do tipo de moinho, do minério ou clínquer, dos corpos moedores, da velocidade, da altura de queda, da descarga e do padrão de desgaste. Material e perfil devem ser revisados como um sistema.
Consultar critérios de materiais e processosRotas candidatas para revestimentos, mídia e acionamento
Revestimento de casco e extremidade Aço manganês · aço-liga Cr-Mo · alto cromo · borracha ou compósito
Diâmetro, comprimento, tipo de moinho, fileira, perfil, corpos moedores, impacto e fixação orientam a rota. A placa isolada não define o arranjo.
Barra elevadora e placa de grelha Aço-liga · aço manganês · alto cromo · material especificado
Altura de levantamento, abertura de descarga, fluxo, espessura, apoio e transição entre fileiras controlam desgaste e capacidade do moinho.
Diafragma e separação de câmaras Borracha especificada · compósito aço-borracha · aço estrutural
Aberturas, slots, pressão entre câmaras, fixação, temperatura e material transportado precisam corresponder ao desenho do diafragma.
Corpos moedores Aço-liga forjado · ferro fundido de alto cromo · grau especificado
Diâmetro, dureza, taxa de consumo, carga do moinho, impacto e contaminação definem a rota. A mídia não deve ser comparada apenas pelo nome da liga.
Coroa, pinhão e tampa Aço-liga fundido · aço-liga forjado · construção especificada
Módulo ou DP, dentes, ângulo de pressão, divisão, furos, alinhamento, carga e interfaces do munhão exigem fornecimento casado e desenho controlado.
Limite da seleção: As rotas listadas são candidatas. Perfil, fixação, layout, carga, tratamento, dimensões e critérios de aceitação do pedido permanecem determinantes para a especificação final.
Critérios de qualidade e registro
A qualidade do moinho depende da compatibilidade entre perfil, fixação, material e operação. Certificados e inspeções devem ser definidos por componente e por pedido.
- Material e tratamento
- Aço manganês, Cr-Mo, alto cromo, borracha ou compósito seguem impacto, abrasão, temperatura e layout.
- Perfil e fixação
- Altura, fileira, furos, parafusos, juntas, slots e componentes conjugados devem ser controlados juntos.
- Inspeção
- Dimensional, visual, dureza, química, contato de dentes ou ensaios adicionais somente quando aplicáveis e acordados.
Pedido documentado
GJJ2026P176 · Placas de diafragma
Luoyang Zhili New Materials Co., Ltd. consta como solicitante e fabricante. Pedido com três posições de placa, inspeção vinculada ao desenho e pré-montagem.
Limite: Sustenta a parte de diafragma da página de produto. Não comprova revestimento de borracha nem define NM500 como material universal.
Layout, carga e lubrificação definem o que deve ser medido
O mesmo padrão de desgaste pode vir de perfil, distribuição dos corpos moedores, descarga, fixação ou operação. Registre a fileira e o conjunto adjacente antes de trocar uma peça.
Sinais no revestimento e na descarga
Separe o comportamento do casco, da extremidade, do levantador e da grelha.
- Desgaste concentrado: mapear fileira, posição, altura, espessura, fluxo, alimentação e corpos moedores.
- Parafuso solto ou quebra de placa: verificar furo, cabeça, torque, junta, apoio, contato e sequência de montagem.
- Descarga restrita: revisar abertura da grelha, diafragma, slots, acúmulo, nível de carga e fluxo de material.
- Vida curta: comparar toneladas, horas, granulometria, abrasividade, impacto, velocidade e custo por tonelada; não inferir multiplicador universal.
Evidência útil: desenho do layout, mapa de desgaste por fileira, fotos dos fixadores, medidas remanescentes e histórico de carga.
Sinais no acionamento e nos munhões
Engrenagem, pinhão, tampa, rolamento e lubrificação precisam ser verificados como conjunto de transmissão.
- Pitting ou desgaste irregular dos dentes: revisar alinhamento, backlash, contato, lubrificação, carga e engrenagem-pinhão casados.
- Temperatura ou vibração elevada: conferir rolamento, folga, alinhamento, vedação, óleo, contaminação e tendência de temperatura.
- Trinca na tampa ou no munhão: revisar desenho, carga, concentração de tensão, reparos, inspeção e interfaces.
- Ruído ou deslocamento: medir runout, fixação, base, alinhamento, folgas e condição da coroa antes de substituir componentes.
Evidência útil: desenho do acionamento, padrão de contato, medidas de folga, óleo usado, vibração, temperatura e registros de manutenção.
Escopo de layout e inspeção
Defina fileira, fixação e acionamento antes de liberar o pedido
Uma foto da placa pode iniciar a análise, mas o fornecimento precisa preservar o layout do moinho. Registros de carga, dimensões, fixação e inspeção devem ser vinculados ao conjunto real.
Identificação do moinho e da posição
- Enviar antes da cotação
- Tipo, fabricante, modelo, diâmetro, comprimento, posição no casco ou extremidade, fileira, quantidade e desenho disponível.
- Documentação possível se acordada no pedido
- Referência, posição, quantidade e revisão do layout usados na análise, somente quando confirmados.
Perfil, fixação e descarga
- Enviar antes da cotação
- Perfil do revestimento, levantador, grelha, diafragma, espessura, furos, parafusos, juntas, slots e peças adjacentes.
- Documentação possível se acordada no pedido
- Interfaces e dimensões verificadas contra desenho aprovado ou critérios definidos no pedido.
Carga, operação e consumo
- Enviar antes da cotação
- Material processado, alimentação, corpos moedores, velocidade, produção, toneladas, horas, nível de carga e mapa de desgaste.
- Documentação possível se acordada no pedido
- Base de comparação de aplicação e consumo. Um histórico não garante o mesmo resultado em outro moinho.
Acionamento, material e inspeção
- Enviar antes da cotação
- Desenho de coroa e pinhão, módulo ou DP, alinhamento, lubrificação, material, tratamento, certificados e ensaios desejados.
- Documentação possível se acordada no pedido
- Grau, processo, contato, dimensões e registros somente quando aplicáveis e expressamente acordados.
Limite da evidência: Referências de um moinho ou pedido anterior não aprovam automaticamente outro layout, diâmetro, carga, material ou plano de inspeção.
Aplicações que alteram a seleção do moinho
Minério, clínquer, escória, corpos moedores, velocidade e regime de descarga mudam o equilíbrio entre impacto, abrasão, levantamento e capacidade.
- Mineração
- Pedreiras e agregados
- Cimento
- Reciclagem
Próxima etapa
Prepare uma solicitação que possa ser revisada
ANÁLISE TÉCNICA Enviar modelo, desenho ou foto Abra a solicitação técnica com os dados que já estiverem disponíveis. GUIA PRÁTICO Consultar os guias técnicos publicados Veja análises revisadas sobre inspeção, identificação, materiais e aplicação. MATERIAIS Revisar materiais e processos Entenda por que a liga depende da peça, do desgaste e do escopo acordado.
Dúvidas de aquisição
Perguntas antes de solicitar a cotação
As respostas delimitam o que pode iniciar a análise e o que ainda precisa ser confirmado por pedido.
Quais dados identificam corretamente um revestimento de moinho?
Informe tipo, fabricante, modelo, diâmetro e comprimento, posição no casco ou extremidade, fileira, perfil, quantidade, espessura, furos, fixadores, layout e desenho disponível.
Como perfil, descarga e carga dos corpos moedores afetam a seleção?
Altura do levantador, abertura da grelha, diafragma, nível e distribuição da carga, granulometria, velocidade, abrasividade e impacto trabalham em conjunto. Uma placa isolada não define o layout.
Coroa e pinhão podem ser cotados separadamente?
A análise deve começar pelo par: módulo ou DP, número de dentes, ângulo de pressão, relação, alinhamento, furos, chavetas, carga e padrão de contato. O fornecimento casado e o escopo de inspeção precisam ser registrados.
Quais inspeções podem ser solicitadas no moinho?
Podem ser acordadas dimensões e perfil, inspeção visual, dureza, composição, fixação, folgas, contato de dentes, alinhamento e ensaios adicionais quando aplicáveis ao componente e ao pedido.
Próximo passo
Envie o que você já possui
Não é necessário preencher todos os dados nesta página. Abra o formulário de cotação para anexar as referências disponíveis ou envie as informações diretamente pelo WhatsApp.
Você pode começar com três dados
Envie somente o que estiver disponível- 01 · MÁQUINA Fabricante e modelo
- 02 · PEÇA Nome, referência e quantidade
- 03 · EVIDÊNCIA Foto, desenho ou medidas
Depois do envio: a análise inicial indica quais referências ou medidas ainda precisam ser confirmadas antes da cotação.
